ERMaster

ERMaster Eclipseプラグイン

ERMasterの最新バージョンです。
2014年ぐらいに更新が途切れたERMasterを最新のeclipse環境(2025年現在)で使えるようにしました

NEWSお知らせ

2025/07/01リリース
バージョン0.0.6をリリース。とりあえず動く。まだ試験が完全ではない。

PLEASE READ説明

ERMasterとは

ERMasterとは2014年ぐらいに更新が途切れたER図を書くためのEclipseプラグインです。
グラフィカルなインターフェースでER図が書け、そこから各種様々なデータベースのDDLを出力できます。
ドキュメントも自動生成でき、エクセルやHTMLなど設計書の作成が容易です。
ERMasterの使い方は旧説明サイトが残っているので参考にしてください。

エクスポートでExcelを選ぶとxlsの古い形式ではなく最新のxlsxで出力できます
拡張子に注意してください。

更新サイトが異なります。
更新サイトはここになります。
https://takahiro40264.github.io/ERMaster/ermaster_site/
既に古いものを入れてる方はアンインストールしたほうがいいかもしれません。

ERMasterのサンプルファイル

ERMasterのサンプルファイルを提供します。ダウンロード後プロジェクトに置いて開いてください。
ERMasterのermファイル (データベースはPostgreSQLの設定になっております。)

サンプルファイルのエクスポートで自動出力されるDDL(sql)ファイル
DDLファイルのサンプル

サンプルファイルのエクスポートで自動出力されるExcelファイル
エクセルファイルのサンプル

サンプルファイルのエクスポートで自動出力されるhtmlファイル
htmlファイルのサンプル

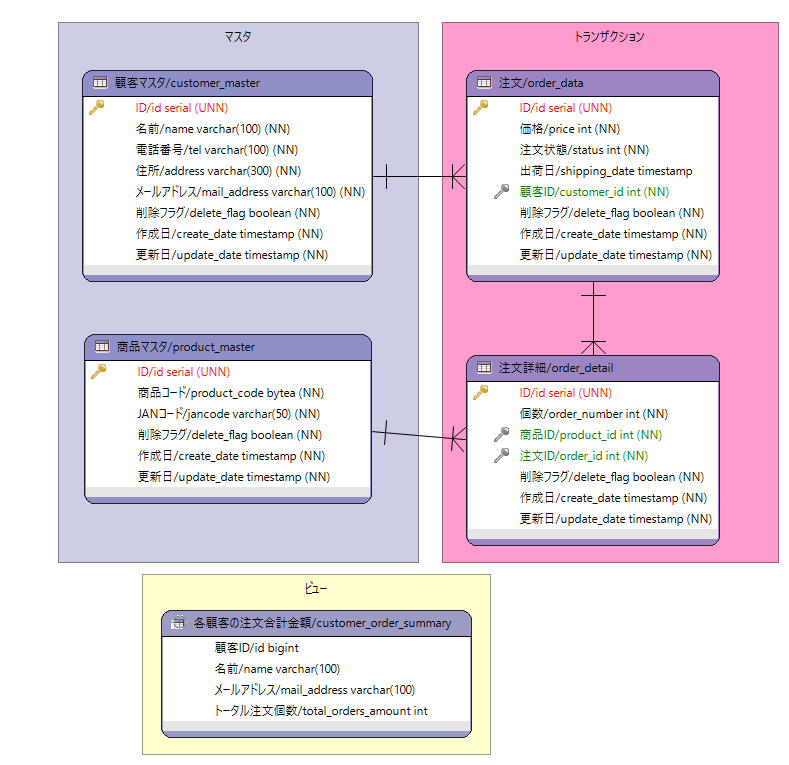

サンプルファイルのエクスポートで自動出力されるER図の画像ファイル
ER図の画像ファイルのサンプル

ERMasterのリポジトリ

githubにてソースを公開しいます。

DIFFERENCE元祖ERMasterとの違い

  • Java1.8以上で動きます。
  • 最新のエクセルファイルを取り扱います。
  • Antタスクが使えません。
